Gia công điều khiển số bằng máy tính (CNC) năm trục đại diện cho đỉnh cao của công nghệ sản xuất hiện đại, cho phép sản xuất các hình dạng phức tạp với độ chính xác và hiệu quả cao. Trong số các kỹ thuật khác nhau, phay cạnh, còn được gọi là phay cạnh, đặc biệt quan trọng đối với các bề mặt gia công có vạch, chẳng hạn như các bề mặt được tìm thấy trong các bề mặt cung cam được sử dụng trong các ứng dụng ô tô, hàng không vũ trụ và năng lượng. Các bề mặt cung cam, được đặc trưng bởi hình dạng cong, thường không thể phát triển, đặt ra những thách thức độc đáo trong việc lập kế hoạch quỹ đạo do nhu cầu định vị, định hướng và kiểm soát tốc độ tiến dao chính xác để giảm thiểu lỗi gia công và tối ưu hóa hiệu suất. Lập kế hoạch quỹ đạo theo hiệu suất trong phay cạnh CNC năm trục tập trung vào việc nâng cao độ chính xác gia công, giảm độ nhám bề mặt, giảm thiểu mài mòn dụng cụ và cải thiện hiệu quả sản xuất thông qua các phương pháp tính toán tinh vi và thuật toán tối ưu hóa.

Bài viết này cung cấp một cuộc khám phá toàn diện về lập kế hoạch quỹ đạo gia công phay cạnh CNC năm trục bề mặt cam điều khiển hiệu suất. Bài viết đi sâu vào nền tảng lý thuyết, mô hình toán học, chiến lược tối ưu hóa và ứng dụng thực tế, được hỗ trợ bởi các so sánh chi tiết về các phát hiện nghiên cứu gần đây. Cuộc thảo luận được cấu trúc để bao gồm sự phát triển của các kỹ thuật lập kế hoạch quỹ đạo, các phương pháp chính, cơ chế kiểm soát lỗi và các xu hướng mới nổi, với giọng điệu khoa học nhấn mạnh vào tính nghiêm ngặt và khách quan.

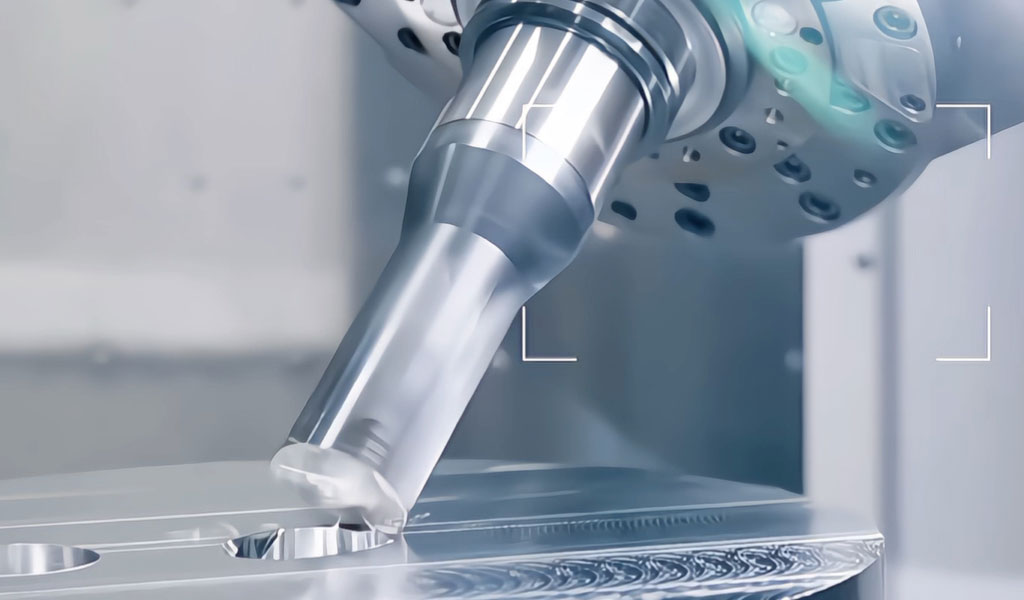

Cơ bản về phay cạnh CNC năm trục

Năm trục Cơ khí CNC mở rộng khả năng của các hệ thống ba trục truyền thống bằng cách kết hợp thêm hai trục quay, thường được ký hiệu là A và B hoặc B và C, tùy thuộc vào cấu hình máy. Các trục này cho phép dụng cụ cắt tiếp cận phôi từ nhiều góc độ, cho phép gia công các bề mặt phức tạp trong một lần thiết lập. Trong phay cạnh, mặt bên của dao cắt, thay vì đầu dao, thực hiện việc loại bỏ vật liệu, khiến nó đặc biệt phù hợp với các bề mặt có đường kẻ, trong đó trục dao cắt thẳng hàng với các đường kẻ của bề mặt.

Bề mặt cung cam, thường được tìm thấy trong các thành phần như camthân câys, cánh tua bin và cánh quạt được xác định bởi các cấu hình cong và hình dạng không đồng nhất của chúng. Các bề mặt này đòi hỏi phải lập kế hoạch quỹ đạo chính xác để đảm bảo rằng dụng cụ duy trì tiếp tuyến với bề mặt trong khi tránh cắt rãnh (cắt quá mức) hoặc cắt dưới (loại bỏ vật liệu không đủ). Hiệu suất phay cạnh bị ảnh hưởng bởi một số yếu tố, bao gồm hình dạng đường đi của dụng cụ, lập lịch tốc độ tiến dao, định hướng dụng cụ và động học máy.

Các thành phần chính của kế hoạch quỹ đạo

Lập kế hoạch quỹ đạo trong phay cạnh CNC năm trục liên quan đến việc xác định vị trí, hướng và vận tốc của dụng cụ dọc theo đường gia công. Các thành phần chính bao gồm:

1. Tạo đường dẫn công cụ: Xác định trình tự các vị trí dao cắt (CL) mà dụng cụ tuân theo để gia công bề mặt. Đối với bề mặt cung cam, đường chạy dao thường được tạo bằng các đường cong tham số, chẳng hạn như B-spline hợp lý không đồng nhất (NURBS), để xấp xỉ hình dạng bề mặt.

2. Kiểm soát định hướng công cụ: Chỉ định hướng trục công cụ tại mỗi CL để duy trì điều kiện cắt tối ưu và tránh can thiệp vào phôi. Điều này rất quan trọng đối với bề mặt cung cam, trong đó công cụ phải thẳng hàng với các đường chỉ dẫn của bề mặt.

3. Lập lịch tốc độ cấp liệu: Kiểm soát tốc độ của dụng cụ dọc theo đường đi để cân bằng hiệu quả gia công và chất lượng bề mặt. Tốc độ tiến dao thay đổi thường được sử dụng để giảm thiểu lỗi ở các vùng có độ cong cao.

4. Kiểm soát lỗi:Giảm thiểu các lỗi hình học, chẳng hạn như lỗi dây cung, rãnh và độ lệch bề mặt, thông qua các kỹ thuật tối ưu hóa và thuật toán thích ứng.

5. Ràng buộc động học:Tính đến các hạn chế về mặt động học của máy, bao gồm gia tốc trục, giới hạn vận tốc và vị trí đơn lẻ, để đảm bảo chuyển động của dụng cụ trơn tru.

Những thách thức trong gia công bề mặt Cam Arc

Các bề mặt cung cam đặt ra một số thách thức trong phay cạnh CNC năm trục:

• Hình học phức tạp:Bản chất không thể phát triển của bề mặt cung cam làm phức tạp việc lập kế hoạch đường chạy dao, vì dao phải đi theo quỹ đạo cong trong khi vẫn duy trì tiếp tuyến.

• Độ nhạy lỗi:Những sai lệch nhỏ về vị trí hoặc hướng của dụng cụ có thể dẫn đến lỗi gia công đáng kể, đặc biệt là trong các ứng dụng có độ chính xác cao như linh kiện hàng không vũ trụ.

• Độ nhám bề mặt: Việc đạt được bề mặt nhẵn mịn là rất quan trọng vì bề mặt cung cam thường có chức năng trong đó độ nhám ảnh hưởng đến hiệu suất (ví dụ như trong trục cam của động cơ ô tô).

• Độ phức tạp tính toán:Việc tạo ra các đường chạy công cụ tối ưu đòi hỏi phải giải quyết các mô hình toán học phức tạp, thường liên quan đến tối ưu hóa phi tuyến tính và tính toán lặp đi lặp lại.

• Động lực học máy:Gia công tốc độ cao gây ra những tác động động như rung động của dụng cụ và biến dạng nhiệt, phải được giảm thiểu thông qua việc lập kế hoạch quỹ đạo.

Bối cảnh lịch sử và sự tiến hóa

Sự phát triển của gia công CNC năm trục bắt đầu vào những năm 1980, được thúc đẩy bởi nhu cầu sản xuất các thành phần hàng không vũ trụ và ô tô phức tạp. Các phương pháp lập kế hoạch quỹ đạo ban đầu dựa vào nội suy tuyến tính (mã G01), dẫn đến chuyển động của dụng cụ không liên tục và chất lượng bề mặt kém. Sự ra đời của nội suy đường cong tham số, đặc biệt là NURBS, vào những năm 1990 đã đánh dấu một bước tiến đáng kể, cho phép tạo ra đường đi của dụng cụ mượt mà hơn và bề mặt hoàn thiện tốt hơn.

Trong bối cảnh bề mặt cung cam, nghiên cứu ban đầu tập trung vào phay ba trục, đòi hỏi nhiều thiết lập và định vị lại thủ công, dẫn đến tình trạng thiếu hiệu quả và lỗi. Sự ra đời của máy năm trục đã giải quyết những hạn chế này bằng cách cho phép kiểm soát đồng thời vị trí và hướng của dụng cụ. Trong hai thập kỷ qua, lập kế hoạch quỹ đạo theo hiệu suất đã phát triển thông qua việc tích hợp hình học tính toán, thuật toán tối ưu hóa và máy học, tập trung vào việc giảm thiểu lỗi gia công và tối đa hóa hiệu quả.

Phương pháp ban đầu (những năm 1980–1990)

Các phương pháp lập kế hoạch quỹ đạo ban đầu cho phay cạnh năm trục dựa trên các phép tính gần đúng hình học đơn giản, chẳng hạn như nội suy tuyến tính hoặc nội suy tròn. Các phương pháp này có hiệu quả tính toán nhưng lại có lỗi cung lớn và chất lượng bề mặt kém, đặc biệt là đối với các bề mặt cung cam phức tạp. Nghiên cứu trong giai đoạn này nhấn mạnh các kỹ thuật tạo đường chạy dao cơ bản, chẳng hạn như đường iso-planar và iso-parametric, chia bề mặt thành các mặt phẳng song song hoặc đường cong tham số.

Những tiến bộ trong những năm 2000

Những năm 2000 chứng kiến ​​sự tiến bộ đáng kể trong việc lập kế hoạch quỹ đạo, được thúc đẩy bởi những tiến bộ trong phần mềm CAD/CAM và sức mạnh tính toán. Các nhà nghiên cứu bắt đầu khám phá phương pháp gia công đa điểm (MPM) và phương pháp trục chính, giúp tối ưu hóa vị trí dụng cụ dựa trên các đặc tính bề mặt cục bộ. Đối với bề mặt cung cam, các phương pháp này đã cải thiện độ chính xác gia công bằng cách giảm hiện tượng khoét và cắt rãnh. Sự phát triển của đường dẫn dụng cụ dựa trên NURBS cho phép tạo ra quỹ đạo mượt mà hơn, trong khi các kỹ thuật lập lịch tốc độ tiến dao giải quyết các ràng buộc về mặt động học.

Những phát triển gần đây (2010–nay)

Nghiên cứu gần đây tập trung vào các phương pháp tiếp cận theo hiệu suất tích hợp các thuật toán tối ưu hóa, chẳng hạn như thuật toán di truyền (GA), tối ưu hóa bầy hạt (PSO) và ủ mô phỏng (SA), để tạo ra các đường chạy dao tối ưu. Các phương pháp này ưu tiên nhiều mục tiêu, bao gồm độ chính xác gia công, độ nhám bề mặt và thời gian chu kỳ. Đối với bề mặt cung cam, các thuật toán lai như SA-PSO đã cho thấy triển vọng trong việc giảm lỗi và cải thiện hiệu quả. Ngoài ra, việc sử dụng bản sao kỹ thuật số và bù lỗi thời gian thực đã tăng cường khả năng thích ứng của kế hoạch quỹ đạo với các điều kiện cụ thể của máy.

Mô hình toán học của kế hoạch quỹ đạo

Kế hoạch quỹ đạo cho phay cạnh CNC năm trục bề mặt cung cam dựa vào các mô hình toán học nghiêm ngặt để mô tả đường đi của dụng cụ, hướng và số liệu lỗi. Phần này phác thảo các khuôn khổ toán học chính được sử dụng trong nghiên cứu gần đây.

Biểu diễn bề mặt

Các bề mặt cung cam thường được biểu diễn bằng các bề mặt tham số, chẳng hạn như NURBS, cung cấp một cách linh hoạt và hiệu quả về mặt tính toán để mô hình hóa các hình học phức tạp. Một bề mặt NURBS được định nghĩa là:

[ S(u,v) = \frac{\sum_{i=0}^{n} \sum_{j=0}^{m} N_{i,p}(u) N_{j,q}(v) w_{i,j} P_{i,j}}{\sum_{i=0}^{n} \sum_{j=0}^{m} N_{i,p}(u) N_{j,q}(v) w_{i,j}} ]

Trong đó:

• (u, v) là tọa độ tham số,

• (N_{i,p}(u), N_{j,q}(v)) là các hàm cơ sở B-spline,

• (P_{i,j}) là các điểm kiểm soát,

• (w_{i,j}) là trọng số,

• (p, q) là bậc của các hàm cơ sở.

Đối với bề mặt cung cam, bề mặt thường được xấp xỉ như một bề mặt có đường kẻ, trong đó mỗi điểm nằm trên một đường thẳng (đường kẻ) kết nối hai đường cong ranh giới. Điều này đơn giản hóa việc tạo đường chạy dao nhưng lại gây ra thách thức trong việc duy trì tiếp tuyến.

Tạo đường dẫn công cụ

Đường dẫn công cụ được định nghĩa là một chuỗi các vị trí dao cắt (CL), mỗi vị trí bao gồm một vị trí đầu dao (P(t) = (x(t), y(t), z(t))) và một hướng trục dao (O(t) = (i(t), j(t), k(t))). Đối với phay cạnh, trục dao thường được căn chỉnh với các đường chuẩn của bề mặt cung cam. Đường dẫn công cụ có thể được tham số hóa như sau:

[ CL(t) = [P(t), O(t)] ]

trong đó (t) là tham số đường dẫn. Vị trí đầu công cụ được tính toán dựa trên hình dạng bề mặt, trong khi hướng trục công cụ được xác định để duy trì tiếp tuyến và tránh nhiễu.

Số liệu lỗi

Các lỗi gia công trong phay mặt bên bao gồm:

1. Lỗi hợp âm: Độ lệch giữa phép nội suy tuyến tính của CL và bề mặt thực tế, được tính là khoảng cách tối đa giữa đường dẫn nội suy và bề mặt.

2. Lỗi đục khoét: Cắt quá mức do dụng cụ đâm xuyên qua bề mặt, được đo bằng độ lệch âm so với bề mặt thiết kế.

3. Lỗi cắt giảm: Loại bỏ vật liệu không đủ, được đo bằng độ lệch dương so với bề mặt thiết kế.

4. Độ nhám bề mặt: Được định lượng bằng các thông số như Ra (độ nhám trung bình) hoặc Rz (chiều cao tối đa của mặt cắt).

Tổng lỗi gia công thường được mô hình hóa như sau:

[ E = \max(|E_{\text{chordal}}|, |E_{\text{gouging}}|, |E_{\text{undercutting}}|) ]

Mục tiêu tối ưu hóa

Việc lập kế hoạch theo lộ trình hướng đến hiệu suất nhằm giảm thiểu các mục tiêu sau:

• Lỗi gia công: Giảm (E) để đạt được độ chính xác cao.

• Độ nhám bề mặt: Giảm thiểu Ra hoặc Rz để có chất lượng bề mặt tốt hơn.

• Thời gian gia công: Tối ưu hóa tốc độ cấp liệu và độ dài đường dẫn để giảm thời gian chu kỳ.

• Dụng cụ đeo: Cân bằng lực cắt để kéo dài tuổi thọ dụng cụ.

Các mục tiêu này thường xung đột nhau, đòi hỏi các kỹ thuật tối ưu hóa đa mục tiêu.

Chiến lược tối ưu hóa

Nghiên cứu gần đây đã tận dụng các thuật toán tối ưu hóa tiên tiến để giải quyết sự phức tạp của việc lập kế hoạch quỹ đạo cho bề mặt cung cam. Phần này xem xét các chiến lược nổi bật nhất, được hỗ trợ bởi các bảng so sánh.

Tối ưu hóa một điểm

Tối ưu hóa điểm đơn tập trung vào việc xác định vị trí và hướng công cụ tối ưu tại mỗi CL dựa trên các đặc tính bề mặt cục bộ. Ví dụ, phương pháp trục chính căn chỉnh trục công cụ với hướng cong chính của bề mặt để giảm thiểu hiện tượng khoét. Phương pháp này hiệu quả về mặt tính toán nhưng có thể không tính đến độ mịn đường dẫn toàn cục.

Tối ưu hóa đa điểm

Tối ưu hóa đa điểm xem xét nhiều CL cùng lúc để đảm bảo chuyển tiếp mượt mà và giảm thiểu lỗi toàn cục. Các kỹ thuật như gia công đa điểm (MPM) định vị dụng cụ để tiếp xúc với bề mặt tại nhiều điểm, giảm chiều cao của rãnh và cải thiện độ hoàn thiện bề mặt. Tuy nhiên, MPM đòi hỏi nhiều tính toán và có thể không thành công đối với các bề mặt cực kỳ phức tạp.

Thuật toán Meta-Heuristic

Các thuật toán meta-heuristic, chẳng hạn như thuật toán di truyền (GA), tối ưu hóa bầy hạt (PSO) và ủ mô phỏng (SA), đã trở nên phổ biến vì khả năng xử lý các vấn đề tối ưu hóa đa mục tiêu, phi tuyến tính. Các thuật toán này lặp đi lặp lại tìm kiếm các đường dẫn công cụ tối ưu bằng cách đánh giá một quần thể các giải pháp ứng viên.

Tối ưu hóa bầy hạt ủ mô phỏng (SA-PSO)

Thuật toán hợp nhất SA-PSO kết hợp khả năng tìm kiếm toàn cục của PSO với khả năng tinh chỉnh cục bộ của SA. Trong một nghiên cứu của Lu và cộng sự (2022), SA-PSO đã được áp dụng để tối ưu hóa quỹ đạo trục công cụ cho phay cạnh bề mặt cung cam. Thuật toán đã giảm lỗi gia công 15% so với PSO độc lập, với thời gian hội tụ khoảng sáu lần lặp.

Bảng 1: So sánh các thuật toán tối ưu hóa cho phay cạnh bề mặt Cam Arc

Nguồn: Chuyển thể từ Lu et al., 2022; Zhao et al., 2023

Xấp xỉ cung tròn

Xấp xỉ cung tròn làm giảm số lượng đường mã G bằng cách xấp xỉ đường chạy dao bằng cung tròn thay vì các đoạn thẳng. Phương pháp này, do Mahbubur và cộng sự đề xuất (2018), cải thiện độ nhám bề mặt 20% so với các chiến lược CAM truyền thống cho bề mặt cung cam. Phương pháp này sử dụng phương pháp cắt để xác định điểm cuối cung, đảm bảo sai số cung tối đa trong phạm vi dung sai đã chỉ định.

Kiểm soát và bù lỗi

Kiểm soát lỗi là rất quan trọng để đạt được hiệu quả caoGia công chính xác của bề mặt cung cam. Phần này thảo luận về các kỹ thuật để giảm thiểu và bù đắp cho các lỗi gia công.

Giảm lỗi hợp âm

Lỗi hợp âm phát sinh từ nội suy tuyến tính của CL, đặc biệt là ở các vùng có độ cong cao. Xấp xỉ cung tròn và nội suy dựa trên NURBS làm giảm lỗi hợp âm bằng cách cung cấp các chuyển tiếp mượt mà hơn. Ngoài ra, lấy mẫu thích ứng điều chỉnh mật độ CL dựa trên độ cong bề mặt, tập trung các điểm ở các vùng có độ cong cao.

Giảm thiểu việc đào bới và cắt xén

Việc khoét rãnh và cắt rãnh được giảm thiểu thông qua tối ưu hóa hướng dụng cụ và phát hiện nhiễu. Phương pháp bề mặt bao mô hình hóa thể tích quét của dụng cụ để xác định nhiễu tiềm ẩn, cho phép điều chỉnh trục dụng cụ theo thời gian thực. Zhou và cộng sự (2017) đã đề xuất một phép xấp xỉ bề mặt có đường kẻ cho bề mặt cung cam, giảm 12% hiện tượng khoét rãnh thông qua các vị trí dao cắt được tối ưu hóa.

Bù lỗi thời gian thực

Bù lỗi thời gian thực sử dụng phản hồi từ cảm biến hoặc bản sao kỹ thuật số để điều chỉnh đường chạy dao một cách linh hoạt. Phương pháp “tiến hóa”, do Wang và cộng sự giới thiệu (2023), đo lỗi biên dạng sau lần gia công đầu tiên và áp dụng các hiệu chỉnh trong các lần gia công tiếp theo. Phương pháp này đạt được cải thiện 10% về độ chính xác bề mặt cho bề mặt cung cam.

Độ nhám bề mặt và chất lượng

Độ nhám bề mặt là một chỉ số hiệu suất quan trọng đối với bề mặt cung cam, vì nó ảnh hưởng đến các đặc tính chức năng như ma sát và mài mòn. Phay cạnh năm trục có lợi thế hơn phay ba trục bằng cách cho phép chuyển động liên tục của dụng cụ và tiếp xúc bề mặt dụng cụ tốt hơn.

Các yếu tố ảnh hưởng đến độ nhám bề mặt

• Chiến lược đường dẫn công cụ:Các chiến lược như đường dẫn có chiều cao hình sò không đổi giúp duy trì kết cấu bề mặt đồng nhất, giảm độ nhám.

• Tỷ lệ thức ăn:Tốc độ tiến dao cao hơn làm tăng độ nhám, trong khi lập lịch tốc độ tiến dao thích ứng cân bằng tốc độ và chất lượng.

• Hình học công cụ:Các loại dao đầu bi và đầu phẳng tạo ra các biên dạng độ nhám khác nhau, trong đó dao đầu phẳng thường được ưa chuộng để phay mặt bên.

• Tính chất vật liệu:Vật liệu cứng như titan đòi hỏi các công cụ và thông số chuyên dụng để đạt được độ nhám thấp.

Phân tích so sánh

Một nghiên cứu của Shchurov và cộng sự (2017) đã so sánh độ nhám bề mặt cho các bề mặt cung cam được gia công bằng phay ba và năm trục với các chiến lược đường chạy dao khác nhau. Kết quả được tóm tắt dưới đây.

Bảng 2: So sánh độ nhám bề mặt cho gia công bề mặt Cam Arc

Nguồn: Chuyển thể từ Shchurov và cộng sự, 2017

Dữ liệu làm nổi bật tính ưu việt của phương pháp phay năm trục, đặc biệt là với nội suy tròn, trong việc đạt được độ nhám thấp hơn và thời gian gia công ngắn hơn.

Ứng dụng thực tế

Bề mặt cung cam phổ biến trong các ngành công nghiệp đòi hỏi các thành phần có độ chính xác cao. Phần này khám phá các ứng dụng của chúng và vai trò của việc lập kế hoạch quỹ đạo theo hiệu suất.

Công nghiệp ô tô

Trong sản xuất ô tô, bề mặt cung cam rất quan trọng đối với trục cam, bộ phận điều khiển động cơ van thời gian. Phay cạnh năm trục đảm bảo các cấu hình cam chính xác, giảm ma sát và cải thiện hiệu suất động cơ. Đường chạy dao được tối ưu hóa giúp giảm thiểu độ nhám bề mặt, tăng độ bền.

Ngành công nghiệp hàng không vũ trụ

Các thành phần hàng không vũ trụ, chẳng hạn như cánh tua bin và cánh quạt, dựa vào bề mặt cung cam để có hiệu suất khí động học. Phay cạnh CNC năm trục cho phép sản xuất các hình học phức tạp với dung sai chặt chẽ, trong khi lập kế hoạch quỹ đạo theo hiệu suất giúp giảm các lỗi có thể làm ảnh hưởng đến tính toàn vẹn của cấu trúc.

Ngành năng lượng

Trong lĩnh vực năng lượng, bề mặt cam arc được sử dụng trong các thành phần như tua-bin che chắn và cánh tua-bin gió. Lập kế hoạch quỹ đạo tối ưu hóa hiệu quả gia công, giảm chi phí sản xuất cho các thành phần quy mô lớn.

Xu hướng mới nổi và định hướng tương lai

Lĩnh vực lập kế hoạch quỹ đạo theo hiệu suất cho phay cạnh CNC năm trục bề mặt cung cam đang phát triển nhanh chóng, được thúc đẩy bởi những tiến bộ công nghệ và nhu cầu của ngành. Các xu hướng chính bao gồm:

Tích hợp trí tuệ nhân tạo

Học máy và AI đang được tích hợp vào kế hoạch quỹ đạo để dự đoán đường đi của công cụ tối ưu và thích ứng với điều kiện gia công thời gian thực. Mạng nơ-ron có thể phân tích dữ liệu gia công lịch sử để đề xuất các thông số giúp giảm thiểu lỗi và độ nhám.

Sinh đôi kỹ thuật số

Bản sao kỹ thuật số tạo ra bản sao ảo của hệ thống gia công, cho phép mô phỏng và tối ưu hóa đường chạy dao trước khi gia công vật lý. Phương pháp này tăng cường khả năng dự đoán và bù lỗi, đặc biệt đối với bề mặt cung cam phức tạp.

Sản xuất bồi đắp và lai

Sự kết hợp giữa sản xuất bồi đắp và gia công CNC năm trục cho phép sản xuất các thành phần gần như hình dạng lưới, giảm lãng phí vật liệu. Kế hoạch quỹ đạo cho các quy trình lai phải tính đến cả giai đoạn bồi đắp và giai đoạn trừ đắp.

Cân nhắc về tính bền vững

Tính bền vững đang trở thành ưu tiên hàng đầu, với nghiên cứu tập trung vào các chiến lược gia công tiết kiệm năng lượng và tối ưu hóa đường chạy dao để giảm thiểu tác động đến môi trường. Đối với bề mặt cung cam, điều này bao gồm giảm thời gian chu kỳ và hao mòn dao.

Bảng 3: Các xu hướng mới nổi trong lập kế hoạch quỹ đạo

Kết luận

Lập kế hoạch quỹ đạo gia công phay cạnh CNC năm trục bề mặt cam theo hiệu suất là một lĩnh vực nghiên cứu quan trọng giải quyết những thách thức trong quá trình gia công các thành phần phức tạp, có độ chính xác cao. Bằng cách tận dụng các mô hình toán học tiên tiến, thuật toán tối ưu hóa và kỹ thuật kiểm soát lỗi, các nhà nghiên cứu đã có những bước tiến đáng kể trong việc cải thiện độ chính xác gia công, chất lượng bề mặt và hiệu quả. Các nghiên cứu so sánh làm nổi bật những ưu điểm của phương pháp phay năm trục so với phương pháp ba trục, đặc biệt là đối với bề mặt cam, trong khi các xu hướng mới nổi như AI và bản sao kỹ thuật số hứa hẹn những tiến bộ hơn nữa.
